Spritzschutz im EigenbauFür alle die kein Schutzblech brauchen. Als erstes möchte ich mich kurz über Sinn und Zweck dieses Spritschutzes auslassen. 1 Stützrad Als erstes möchte ich mich kurz über Sinn und Zweck dieses

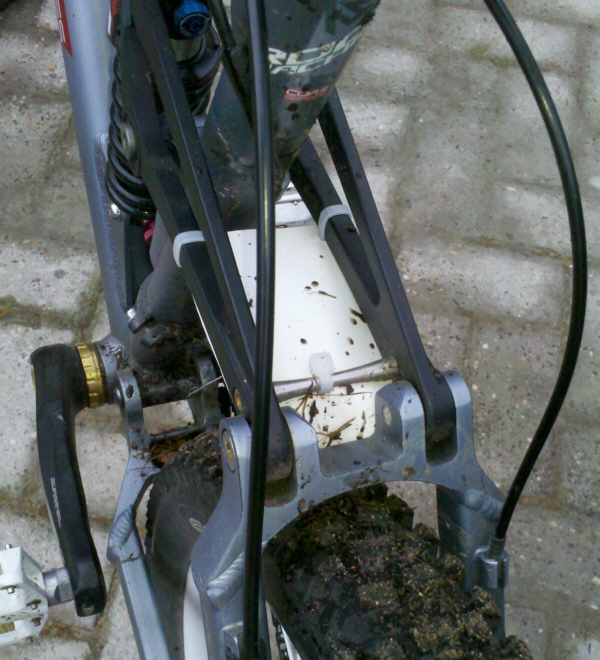

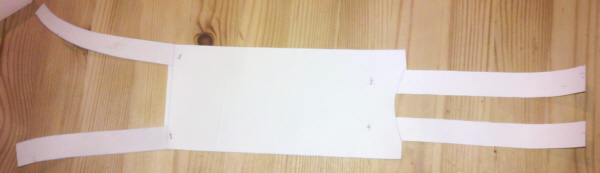

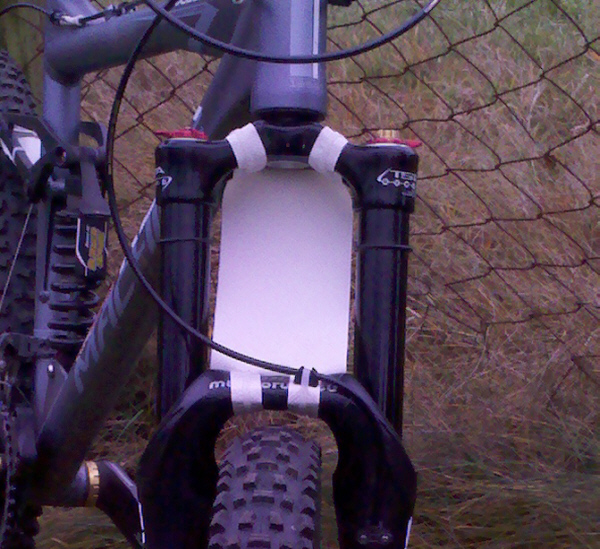

Spritschutzes auslassen.  Natürlich kann dieser Spritzschutz nicht mit richtigen Schutzblechen mithalten, was das Auffangen von Dreck und Schlamm angeht. Genau das soll er aber auch garnicht.  Ich will MT-Biken, da gehört Schlamm dazu. Es geht lediglich um die Spritzer, welche vom Vorderrad so hoch geschleudert werden das man anschließend praktisch in seinen eigenen Dreck fährt und sich diesem im Gesicht verteilt. Der Rest, Beine, Rücken, Arme usw. werden in keinster Weise geschützt und nach wie vor ordentlich eingeschmoddert. Wer damit nicht leben kann brauch ab hier eigentlich nicht mehr weiter lesen.  Da käuflich zu erwerbende Produkte dieser Art in keinster Weise meinen Vorstellungen entsprachen musste eine eigene Konstruktion her. Das Material und die Form Ich habe mich nach einigen Überlegungen für Lkw-Plane entschieden, da diese sehr robust und im Gegensatz zu zum Beispiel einem alten Fahrradschlauch auch noch sehr Formstabil ist. Zu beziehen war diese Plane bei mir über den örtlichen Fahrzeugbeschrifter. Allerdings gibt es auch vielerorts kleinere Planenhersteller. Hier gibt es verschiedene Produkte. Meine Plane ist weiß, relativ dünn und ist mehrschichtig. Die eine Seite ist weich, fast wie ein Flies und kann so keine Kratzer durch Scheuern an der Gabel hinterlassen. Die zweite Seite ist glatt und daher natürlich für das Auffangen von Dreck und das anschließende entfernen wie gemacht. Die Form ist natürlich von Gabel zu Gabel immer etwas unterschiedlich. Am besten macht man sich eine Schablone aus Papier, denn die oberen Schlaufen müssen auf jeden Fall schräg werden um sich dem Winkel der Gabel anzupassen. Außerdem sollten diese lang genug sein da sie bei der Montage ein wenig überlappen sollten.  Die Punkte zeigen die Stellen an denen später die Kabelbinder durch gehen. Wenn man sich schon mal die Mühe macht sollte man den Spritzschutz auch gleich so konstruieren das er den Gabelschaft von unten mit schützt. Aus diesem Grund wird mein Eigenbau im Gegensatz zu den käuflichen auch von hinten an der Gabel befestigt. Die Montage Nachdem die Form passt werden nun die oberen Schlaufen von hinten oben herum und die unteren Schlaufen von hinten unten herum gelegt, bis die Enden von dem eigentlichen Spritzschutz etwas überlappt werden und so dann mit Kabelbindern befestigt werden.  Kabelbinder wählte ich aus mehreren Gründen zur Befestigung. Sie sind günstig auszutauschen, sind problemlos bei Wasser und Schmutz und ermöglichen außerdem eine sehr stabile Befestigung. Auf dem nächsten Bild kann man sehr gut erkennen wie die Kabelbinder angesetzt sein müssen und wie der Spritzschutz jetzt Gabelbrücke und Schaft vor großem Dreckeinfall schützt.  Außerdem wird hier auch deutlich was bei der Probefahrt alles nicht in meinem Gesicht gelandet ist.  Alles in allem ein rundum gelungenes Projekt. Ist natürlich in keinster Weise mit einem Schutzblech zu vergleichen, soll aber auch einen ganz anderen Zweck erfüllen. Falls Jemand auf die Idee kommt etwas ähnliches für hinten zu bauen, sag ich Euch gleich, last es. Hab es schon probiert, eigentlich nur weil ich gerade mal dabei und der Aufwand daher in diesem Moment wirklich verschwindend gering war. Das eigentlich vorher schon logische Ergebnis fiel dann auch wie erwartet aus. Das bringt nix. Das Ding war von unten sogar ganz sauber, im Gegensatz zu meinem Rücken.  Hinten funktioniert es nicht. Henni Spritzschutz im Eigenbau • 05.12.2011 13:52 2 eggen Wiedermal ein schöner Bericht, viele Bilder und ein gut nachvollziehbarer, kurzweiliger Text- so solls sein
Hinten ist das aber schon sehr sinnlos, was hast du denn erwartet was da passiert? Mich nervts ja auch ab und zu dass vor allem Wasser ins Gesicht geschleudert wird, mit Dreck hab ich jetzt nicht so ein Problem, der kommt nicht so hoch aber das Dreckwasser reicht ja auch völlig! Nur hab ich immer ne Brille auf und nehm den Dreck halt so hin... bin immer zu faul sowas zu bauen. Außerdem ruiniert mir das meine perfekte Aerodynamik Bei einer 100er Gabel ist das ja nicht so schlimm aber bei den 160ern wird das ja zum Segel... Spritzschutz im Eigenbau • 05.12.2011 14:30 3 bieker Man könnte es auch in schwarz mal mit nem aufgeschnittenen dh schlauch versuchen, wenn man grad keine Lkw plane fa hat.
Wo haste die eig. her ?  Spritzschutz im Eigenbau • 05.12.2011 14:42 4 Stützrad
Das das hinten nicht funktioniert war mir eigentlich auch klar, aber ich dachte mir, wenn Du schon mal dabei bist... ein Versuch ist es wert. Henni Spritzschutz im Eigenbau • 05.12.2011 14:52 5 Stützrad
Die hab ich über einen Fahrzeugbeschrifter vermittelt bekommen. Mein Gedanke: Irgendeiner muß ja die Werbung auf die Lkw- Planen machen. Der muß ja auch wissen wo es die Planen gibt... Henni Spritzschutz im Eigenbau • 05.12.2011 14:57 6 eggen Oder einfach spät abends ins Industriegebiet mit Schere und Messer, schnipp-schnapp, duck und weg
Spritzschutz im Eigenbau • 05.12.2011 15:00 8 bieker Wäre doch ne verkaufsidee a' la Freitag Taschen
Spritzschutz im Eigenbau • 05.12.2011 15:56 9 Fell Schöner und guter Bericht! Vielleicht noch oben ne Beschaffungsquelle für die LKW Plane (nein, nicht den Fernfahrer Parkplatz angeben...)dazu schreiben, auch wenns weiter unten schon steht. So isses schön Kompakt für Scroll ubnd lese Faule
Ich wüsste im ersten moment nicht, wo ich so ne Plane herbekommen sollte.  Gruß Fell
Spritzschutz im Eigenbau • 05.12.2011 16:19 11 Kerry Ich liebe so kreative Sachen
Kannst ja jetzt die Fläche als Werbefläche benutzen oder nen mtb-forum.eu Aufbäbber draufkleben  LTD Race 2010 Ziel: 1500, Stand: 2273Spritzschutz im Eigenbau • 05.12.2011 18:54 12 Kerry Kabelbinder
Meinst nicht, dass du hier Klettverschlüsse nehmen könntest? LTD Race 2010 Ziel: 1500, Stand: 2273Spritzschutz im Eigenbau • 05.12.2011 19:04 14 Stützrad So eine Plane, zumindest meine, ist Gewebeverstärkt. Da
reisst zu mindest bei den beim Biken zu erwartenden Belastungen nix. Wenn doch, dann sollte das Bike auch arg lediert sein. Kabelbinder habe ich gewählt weil ich damit eine bedeutend Stabilere Befestiung erzielen kann. An dem Ding bewegt sich nix. Außerdem bekomme ich damit keine Probleme durch Feuchtigkeit und Dreck welche dem Klettband und dessen Klebebefestigung zu leibe rücken würde. Außerdem sind Kabelbinder günstig und normaler Weise leicht zu bekommen. Aber sehr schön das Ihr gedanklich in mein Projekt einsteigt. Henni Spritzschutz im Eigenbau • 07.12.2011 08:41 15 montagestaender (Ex-Mitglied) hab mir auch mal so nen spritzschutz für hinten bzw für den dämpfer selbstgebaut.
als grundlage habe ich ein 24" schutzblech genommen und dann auf paß gefräßt. das ist dabei rausgekommen [img]http://fstatic1.mtb-news.de/img/photos/1/1/0/4/4/5/_/medium/07122011029.jpg?0[/img] [img]http://fstatic1.mtb-news.de/img/photos/1/1/0/4/4/5/_/medium/07122011028.jpg?0[/img] [img]http://fstatic1.mtb-news.de/img/photos/1/1/0/4/4/5/_/medium/07122011030.jpg?0[/img] und so siehts komplett aus [img]  [/img]hmmm...keine ahnung, aber irgendwie bekomme ich die bilder nicht mehr hier reingestellt. naja dann halt einfach die links angucken Spritzschutz im Eigenbau • 07.12.2011 17:40 Mei ich sah aus das glaubt ihr gar nicht!
Finde es ja an sich eine gute Idee nur das sie optisch nun wirklich nicht passen.(Meiner Meinung nach) Wer bremst der hat gebremst!
 Spritzschutz im Eigenbau • 07.12.2011 19:18 17 allsigns Finde das auch sehr kreativ und auch optisch finde ich das jetzt nicht sooo schlecht wie einige andere hier.
Aber Jetzt Forensia spielen ist denke ich ein sehr guter Vorschlag. Spritzschutz im Eigenbau • 07.12.2011 20:09 18 montagestaender (Ex-Mitglied)
vor allem aber dankt einem das der dämpfer. zumindest bei dem enduro da von mir. ohne so nen schutz ist der recht hilflos dem dreckbeschuss ausgesetzt und das kann sich an der lebensdauer bemerkbar machen bzw an den servicekosten wenn der dämpfer so sitzt das er nicht beschossen werden kann dann baue ich mir so nen schützer auch nciht ans rad Spritzschutz im Eigenbau • 07.12.2011 20:37 19 Stützrad Also rein optisch war ich mir Anfangs auch nicht so sicher.
Ich hätte den Spritzschutz fast wieder abgerissen nach dem Frau Stützrad ihren Komentar dazu abgab. Mittlerweile habe ich mich aber dran gewöhnt (ja, auch an die Komentare von Frau S. ) und finde das sich derSchutz prima ins Gesamtkonzept der reinen Fahrmaschine fürs Grobe einfügt. Außerdem hat sich das Ding wirklich bewährt und erfüllt seinen angedachten Bestimmungsweck. Und dann noch die Farbe... das kann ja garnicht schlecht aussehen. Henni Spritzschutz im Eigenbau • 09.12.2011 11:21 20 eggen Die Reaktion von Frau S. hätte ich ja gerne gesehen, war bestimmt lustig, kann mir genau vorstellen wie sie sich über diese Kochschürze für Arme lustig macht
Spritzschutz im Eigenbau • 09.12.2011 11:41 22 Alpa
Den hätte ich aber auch gerne im Zitat... Spritzschutz im Eigenbau • 09.12.2011 13:25 23 Stützrad
Ganz weit weg bist Du mit deiner Einschätzung nicht. Genauere Details erspare ich mir aber. Ihr müßt ja nicht alles wissen. Henni Spritzschutz im Eigenbau • 14.12.2011 15:54 24 eggen Hehe, ich frag die beim nächsten Treffen einfach selber
Noch ein Grund mehr dabei zu sein! Spritzschutz im Eigenbau • 14.12.2011 16:22 25 Stützrad Ich glücklicher habe über Weihnachten endlich mal Zeit für eine schöne Tour gehabt.

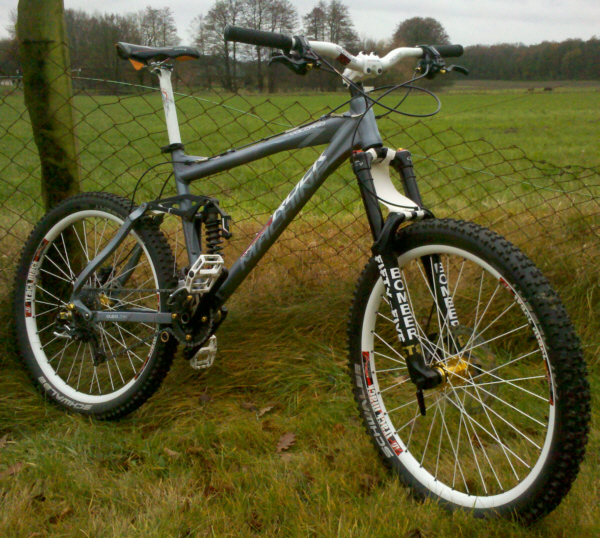

Natürlich war das Wetter denkbar schlecht und das Testpotential dementsprechend riesig. Nach 30 Km Schlammtour war das Ergebnis super. Ich sah, genau wie mein Volcano von oben bis unten aus wie ein Schwein... nur mein Gesicht hatte nicht einen einzigen Spritzer abbekommen. Henni Spritzschutz im Eigenbau • 27.12.2011 09:58 26 folienmaster Na und wo sind die Beweiss-Fotos, dass dein Spritzschutzteil funktioniert?
Tippeln kannste ja viel! gruss ws ws home
Spritzschutz im Eigenbau • 27.12.2011 11:08 27 Stützrad
Bike habe ich fotographiert, nur mich nicht. Henni Spritzschutz im Eigenbau • 27.12.2011 12:01
|
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
